工业管道的基本识别色、识别符号和安全标识（GB 7231—2003）
| 【适用范围】 | |
| 1 范围 本标准规定了工业管道的基本识别色、识别符号和安全标识。 本标准适用于工业生产中非地下埋设的气体和液体的输送管道。 |
| 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均 为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 2893 — 1982 安全色 GB 13495—1992 消防安全标志 GB 13690—1992常用危险化学品的分类及标志 |
| 3 定义 本标准采用下列定义。 |
| 3.1 识别色 identification colors 用以识别工业管道内物质种类的颜色。 |
| 3.2 识别符号 code indications 用以识别工业管道内的物质名称和状态的记号。 |
| 3.3 危险标识 danger label 表示工业管道内的物质为危险化学品。 |
| 3.4 消防标识 fire label 表示工业管道内的物质专用于灭火。 |
| 4 基本识别色 |
| 4.1 根据管道内物质的一般性能，分为八类,并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。 |
| 4.2 基本识别色标识方法 工业管道的基本识别色标识方法,使用方应从以下五种方法中选择。应用举例见附录A（标准的附录）。 a）管道全长上标识； b）在管道上以宽为150 mm的色环标识； c）在管道上以长方形的识别色标牌标识； d）在管道上以带箭头的长方形识别色标牌标识； e）在管道上以系挂的识别色标牌标识。 |

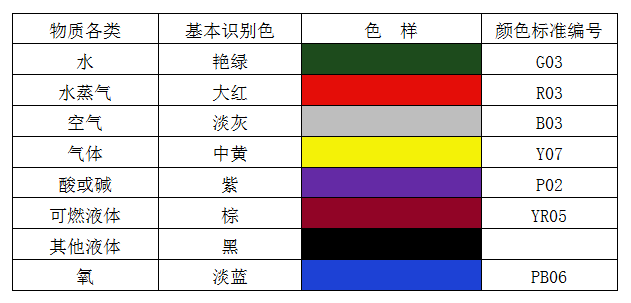

表1 八种基本识别色和色样及颜色标准编号  |
| 4.3 当采用4.2中b）,c）,d）,e）方法时，二个标识之间的最小距离应为10m。 |
| 4.4 4.2中c）,d）,e）的标牌最小尺寸应以能清楚观察识别色来确定。 |
| 4.5 当管道采用4.2中b）,c）,d）,e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。 |
| 5 识别符号 工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求： |
| 5.1 物质名称的标识 a）物质全称。例如：氮气、硫酸、甲醇。 b）化学分子式。例如:N2、H2SO4、CH2OH。 |
| 5.2 物质流向的标识 a）工业管道内物质的流向用箭头表示〔见附录A图Al中的a）图〕，如果管道内物质的流向是双向的，则以双向箭头表示〔见附录A图A1中的b）图〕。 b）当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向〔见附录A图A1中的c）和d）图〕，如果管道内物质流向是双向的，则标牌指向应做成双向的〔见附录A 图A1中的e）图〕。 |
| 5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。 |
| 5.4 5.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。 |
| 6 安全标识 |
| 6.1 危险标识 a）适用范围：管道内的物质,凡属于GB 13690所列的危险化学品，其管道应设置危险标识。 b）表示方法:在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带（见附录 A），安全色范围应符合GB 2893的规定。 c）表示场所:基本识别色的标识上或附近。 |
| 6.2 消防标识 工业生产中设置的消防专用管道应遵守GB 13495—1992的规定，并在管道上标识“消防专用”识别符号。标识部位、最小字体应分别符合4.5、5.4的规定。 |
| 附录A （标准的附录） 基本识别色和识别符号标识方法应用举例 |

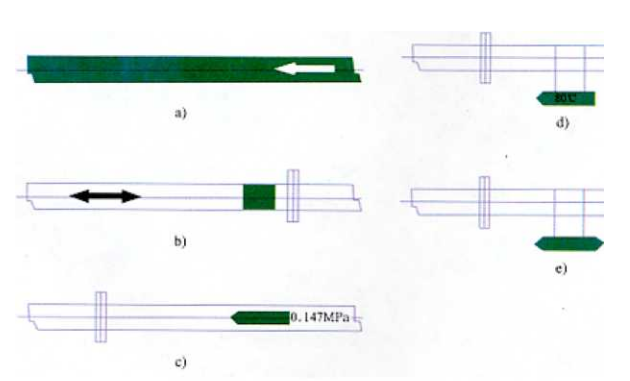

A1 基本识别色和流向、压力、温度等标识方法参考图（图A1）  |

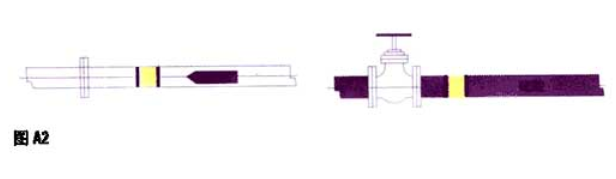

A2 危险化学品和物质名称标识方法参考图（图A2）  |
